1 概述

電熱鼓風干燥箱又名烘箱，顧名思義是采用電加熱的方式進行鼓風循環干燥試驗。電熱鼓風干燥箱專為干燥熱敏性、易分解和易氧化物質而設計，能夠向內部充入惰性氣體，特別是一些成分復雜的物品也能進行快速干燥。

2 溫度校準

2. 1 溫度校準儀器

采用由鉑電阻、熱電偶傳感器及二次儀表組成的溫度測量系統，其測量結果的擴展不確定度( k = 2) 不大于被檢溫度允許偏差的 1 /3。鉑電阻傳感器應符合 IEC 60751 的等級 A，熱電偶傳感器應符合 GB / T 16839. 1 的規定。傳感器在空氣中的 50% 響應時間應在( 10 ～ 40) s 之間，溫度測量系統的響應時間應小于 40s。

2. 2 溫度的校準方法

電熱鼓風干燥箱的校準有三種不同的方法，即在無負載條件下開展校準、在有負載條件下開展校準、在使用過程中的實時測量。本文采用無負載條件下校準的方法對電熱鼓風干燥箱的溫度性能進行評估。具體校準方法如下:按規定位置布放溫度測量傳感器，傳感器不應受冷熱源的直接輻射，將試驗設備的溫度控制器設定到所要求的標稱溫度上，使設備正常工作。自設備進入控溫狀態( 當設備控制器的溫度示值達到設定值偏差帶時起，可視為進入溫狀態) 后穩定 30min( 穩定時間最長不超過 2h) ，開始記錄各測量點的溫度和設備指示溫度。

2. 3 測試點的數量選擇與布置

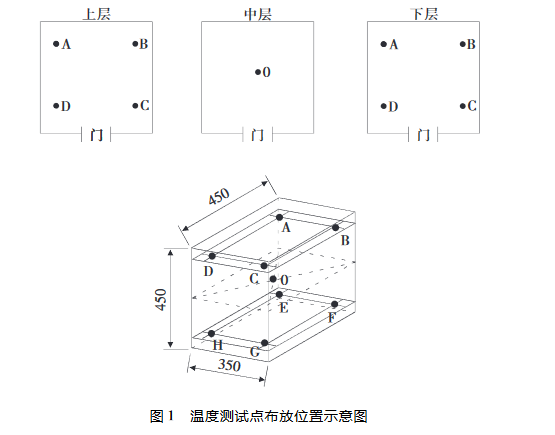

電熱鼓風干燥箱的內腔尺寸為 350mm × 450mm ×450mm，容積約為 0. 07m 3 ＜ 2m 3 ，溫度測試點選擇 9 個，分為上、中、下三層布放，中層為通過工作室?guī)缀沃行牡?span style="left: 513.477px; top: 498.651px; font-size: 17.1429px; font-family: sans-serif; transform: scaleX(1.01594);">平行于底面的校準工作面，具體布放位置如圖 1 所示。

2. 4 溫度測試

按圖 1 所示布放溫度傳感器，將電熱鼓風干燥箱的溫度控制器設定到標稱溫度( 95°C ) ，使設備正常工作。穩定后開始讀數，每 2min 記錄所有測試點的溫度一次，在 30min 內共測試 15 次，溫度數據如表 1 所示。
